渦街流量計ERUN-VF1系列

渦街流量計

產品描述

贏潤環保研發、生產的ERUN-VF1系列渦街流量計是一款新型流量檢測儀器儀表，可靠性高，維護量小，儀表參數能長期穩定，主要用于工業管道介質流體的流量測量，如空氣、壓縮空氣、蒸汽、過熱蒸汽、飽和蒸汽以及其他氣體、液體等多種介質。

在線咨詢 馬上詢價

ERUN-VF1系列渦街流量計產品概述：

贏潤環保研發、生產的ERUN-VF1系列渦街流量計是一款新型流量檢測儀器儀表，無可動機械零件，因此可靠性高，維護量小。儀表參數能長期穩定。渦街流量計采用壓電應力式傳感器,可靠性高，可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號輸出,也有數字脈沖信號輸出，容易與計算機等數字系統配套使用，是一種比較先進、理想的測量?jī)x器。主要用于工業管道介質流體的流量測量，如空氣、壓縮空氣、蒸汽、過熱蒸汽、飽和蒸汽以及其他氣體、液體等多種介質。

ERUN-VF1系列渦街流量計產品特點：

1、大屏清晰的液晶顯示屏：數據顯示清晰快速，保證最快時間讀取數據。舒適按鍵，操作簡單；

2、一體化表頭：20年專業表頭生產商，精度準確，性能穩定，表頭內部采用SMT表面貼裝技術，組裝密度高，貼抗震能力強。焊點缺陷率低。高頻特性好，減少電磁和射頻干擾。易于實現自動化，提高生產效率。

3、優質的電路板：采用進口優質電路板，抗干擾性強，確保測量的準確度，經久耐用。

4、高精度的探頭，采用304不銹鋼內封裝壓電晶片構成漩渦傳感器，信號穩定。304不銹鋼具有很強的抗腐蝕性和較好的晶間抗腐蝕性能。對堿溶液和大部分有機酸和無機酸亦具有良好的耐腐蝕能力。

5、長壽命鋰電池：配備3.6V高聚能鋰電池，具有高儲存能量密度，使用壽命長達2年以上，具有高功率承受力，重量輕，高低溫適應性強，綠色環保等優勢。

ERUN-VF1系列渦街流量計工作原理：

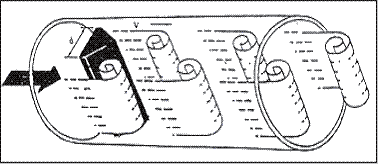

在流體中設置非流線型旋渦發生體(阻流體)，則從旋渦發生體兩側交替地產生兩列有規則的旋渦，這種旋渦稱為卡曼渦街，如圖(一)所示。

旋渦列在旋渦發生體下游非對稱地排列。設旋渦的發生頻率為f，被測介質來流的平均速度為V，旋渦發生體迎流面寬度為d，表體通徑為D，根據卡曼渦街原理，有如下關系式：
f=StV/d 公式(1)
式中：
f-發生體一側產生的卡門旋渦頻率
St-斯特羅哈爾數(無量綱數)
V-流體的平均流速
d-旋渦發生體的寬度由此可見，通過測量卡門渦街分離頻率便可算出瞬時流量。其中，斯特羅哈爾數(St)是無因次未知數
圖(二)表示斯特羅哈爾數(St)與雷諾數(Re)的關系。

在曲線表中St=0.17的平直部分，漩渦的釋放頻率與流速成正比，即為渦街流量傳感器測量范圍度。只要檢測出頻率f就可以求得管內流體的流速，由流速V求出體積流量。所測得的脈沖數與體積量之比，稱為儀表常數(K)，見式(2)
K=N／Q(1／m³) 公式(2)
式中：K=儀表常數(1／m³)。
N=脈沖個數
Q=體積流量(m³)

ERUN-VF1系列渦街流量計技術指標：

公稱通徑	25,40,50,65,80,100,125,150,200,250,300，（300～1800插入式）
公稱壓力（MPa）	DN25-DN200 4.0（>4.0協議供貨），DN250-DN300 1.6（>1.6協議供貨），插入式協議供貨
介質溫度（℃）	壓電式：-40～260，-40～320；電容式：-40～300，-40～400，-40～450（協議訂貨）
本體材料	1Cr18NiTi，（其它材料協議訂貨）
允許振動加速度	壓電式：0.2g 電容式：1.0～2.0g
精確度	±1%R，±1%FS；插入式：±2.5%R,±2.5%FS
范圍度	1:6～1:30
供電電壓	傳感器：+12V DC，+24V DC；變送器：+24V DC；電池供電型：3.6V電池
輸出信號	方波脈沖（不包括電池供電型）；高電平：≥5V，低電平≤1V;電流：4～20mA
壓力損失系數	符合JB/T9249標準 Cd≤2.4
防爆標志	本安型：ExdIIia CT2-CT5隔爆型：ExdIICT-CT5
防護等級	普通型IP65 潛水型 IP68
環境條件	溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa
適用介質	氣體、液體、蒸汽
傳輸距離	傳感器：最長可達4km，兩線制變送器（4～20mA）：負載電阻≤750Ω
