      在線咨詢












      產品詢價



						高頻雷達物位計ERUN-RNH201
						高頻雷達物位計









































    您當前所在的位置：
    首頁
     > 產品中心         > 非接觸式雷達物位計









































      高頻雷達物位計ERUN-RNH201


      高頻雷達物位計




      產品描述


      贏潤環保研發、生產的26GHz高頻雷達物位計ERUN-RNH201是一款雷達式物位測量?jī)x表，采用新型快速的微處理器可以進行更高速率的信號分析處理，使得儀表可以用于反應釜、耐溫、耐壓、輕微腐蝕性液體等一些復雜的測量條件。














      ERUN-RNH201型26GHz高頻雷達物位計產品概述：


      贏潤環保研發、生產的26GHz高頻雷達物位計ERUN-RNH201是一款雷達式物位測量?jī)x表，測量最大距離可達30米。天線被進一步優化處理，采用新型快速的微處理器可以進行更高速率的信號分析處理，使得儀表可以用于反應釜、耐溫、耐壓、輕微腐蝕性液體等一些復雜的測量條件。

      26GHz高頻雷達物位計





26GHz高頻雷達物位計產品特點：

1）獨特的天線結構，可用于測量腐蝕性液體；

2）采用了先進的微處理器和獨特的Echo Discovery回波處理技術；

3）定制設計，有專利的不銹鋼材質外殼，可用于本安防爆場合。








      ERUN-RNH201型26GHz高頻雷達物位計測量原理：


      雷達物位天線發射較窄的微波脈沖，經天線向下傳輸。微波接觸到被測介質表面后被反射回來再次被天線系統接收，將信號傳輸給電子線路部分自動轉換成物位信號（因?yàn)槲⒉▊鞑ニ俣葮O快，電磁波到達目標并經反射返回接收器這一來回所用的時間幾乎是瞬間的）。

      雷達物位計測量原理





A 量程設定

B 低位調整

C 高位調整

D 盲區范圍



測量的基準面是：螺紋底面或法蘭的密封面。

注：使用雷達物位計時，務必保證最高料位不能進入測量盲區（圖中D所示區域）。








      ERUN-RNH201型26GHz高頻雷達物位計設計特點：


      1）天線尺寸小，便于安裝；非接觸雷達，無磨損，無污染。

2）幾乎不受腐蝕、泡沫影響；幾乎不受大氣中水蒸氣、溫度和壓力變化影響。

3）波束角小，能量集中，增強了回波能力的同時又有利于避開干擾物。

4）測量盲區更小，對于小罐測量也會取得良好的效果。

5）高信噪比，即使在波動的情況下也能獲得更優的性能。

6）采用了先進的微處理器和獨特的EchoDiscovery 回波處理技術，可以應用于各種復雜工況。

7）嚴重粉塵環境對高頻物位計工作影響不大。

8）波長更短，對在傾斜的固體表面有更好的反射。

9）波束角小，能量集中，增強了回波能力的同時又有利于避開干擾物。

10）測量盲區更小，對于小罐測量也會取得良好的效果。

11）高頻率，是測量固體和低介電常數介質的最佳選擇。








      ERUN-RNH201型26GHz高頻雷達物位計功能詳情：


      參數詳情

典型應用：可用于測量強腐蝕性液體

天線：316L+PFA（可選）

測量范圍：30米

頻率范圍：26GHz

精度：±3mm

介質溫度：-40～+100℃

過程壓力：-0.1～2.0Mpa

供電電源：24vDC（兩線、四線可選）

信號輸出：4...20mA/HART(兩線/四線)RS485/Mod bus

過程連接：法蘭（可選）

外殼材質：鑄鋁、不銹鋼（可選）

防護等級：IP67

防爆等級：Exia ⅡC T6 Ga/ Exd ia IIC T6 Gb

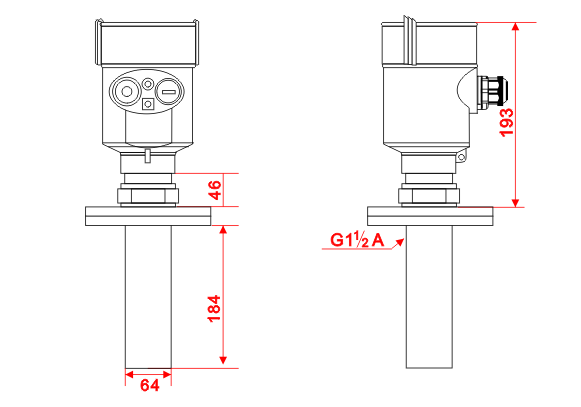

結構尺寸（單位：mm）

      高頻雷達物位計結構尺寸

法蘭選型


      高頻雷達物位計法蘭選型

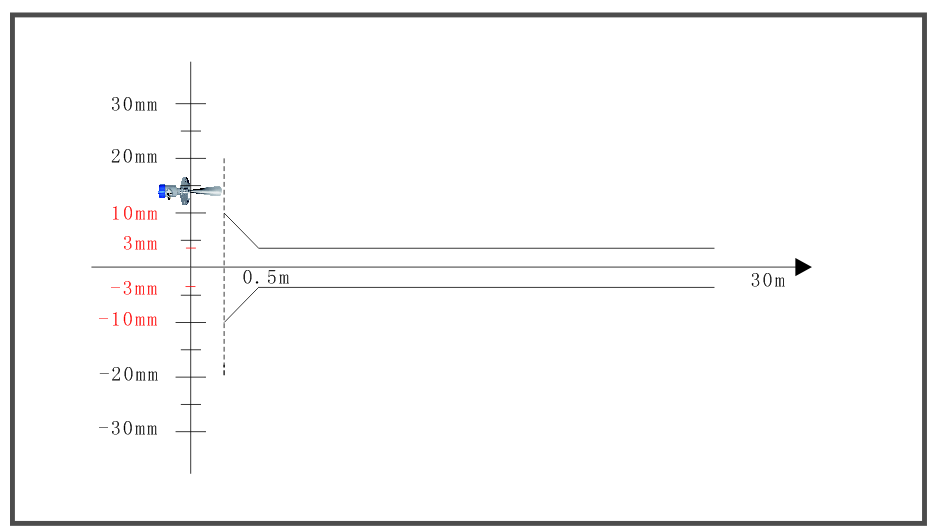

儀表線性


      高頻雷達物位計儀表線性



      發射角度取決于天線尺寸







∮76
12°










      ERUN-RNH201型26GHz高頻雷達物位計技術參數：








外殼
外殼和外殼蓋之間的密封
硅橡膠




外殼視窗
聚碳酸酯




接地端子
不銹鋼




供電電壓
兩線制
標準型
(16～26) V DC




本安型
(21. 6～26. 4) V DC




功耗
max 22. 5mA / 1W




允許波紋
-＜100Hz
Uss < lV




- (100～100K) Hz
Uss < l0mV




電纜參數
電纜入口／插頭
1個M20xl.5電纜入口




1個盲堵M20xl.5




接線端子
導線橫截面2.5mm²




輸出參數
輸出信號
(4～2 0) mA




通訊協議
HART




分辨率
1. 6μA




故障信號
電流輸出不變




20. 5mA




22mA




3.9mA




積分時間
(0～50)s，可調




盲區
天線末端




微波頻率
26GHz




通訊接口
HART通訊協議




測量間隔
大約1秒（取決于參數設置）




調整時間
大約1秒（取決于參數設置）




顯示分辨率
1mm




工作存儲及運輸溫度
(-40～100) ℃




壓力
Max. 4MPa




耐震
機械震動l0m/s² , (10～150)Hz
